    [TIPS] Bongkar Casing Onyx Untuk Modif lampu Keypad

    Post by wiewiellen on Thu Dec 20, 2012 11:11 am

    cara membuka casing onyx utk memodifikasi cahaya lampu keypad

    1. Siapkan alat yg dibutuhkan antara lain : Penggaris busur atau sejenisnya yg bebahan td terlalu keras dalam hal ini saya menggunakan KTP, Obeng T5, peniti, sticker scotlite transparan (yg direkomen warna merah, biru, pink, orange, kuning, hijau, ungu), pinset dan tentunya BB onyx anda sebagai korbannya :'(

    2. Selipkan SEDIKIT ujung KTP ke bawah keypad alt & enter. Setelah masuk sedikit, sejajarkan posisi KTP dengan onyx kmu, jangan tegak lurus!!


    Setelah itu, dorong KTP ke arah bawah sambil sedikit mengangkatnya secara perlahan. Nanti anda akan merasa KTP tidak bisa di dorong ke bawah lagi karena ada yg menghalangi, dan yg menghalangi itulah kunci bottom plate onyx kmu. Dorong ke bawah sdikit lebih kuat agar kunci terbuka.
    WARNING : Masukan KTP sedikit mungkin pada sela di bawah tombol ALT & segera sejajarkan posisi KTP dengan onyx kmu, karena disitulah biasanya segel garansi tertempel, tujuannya agar ujung KTP tidak merobek segel. Lakukan dengan hati-hati!!

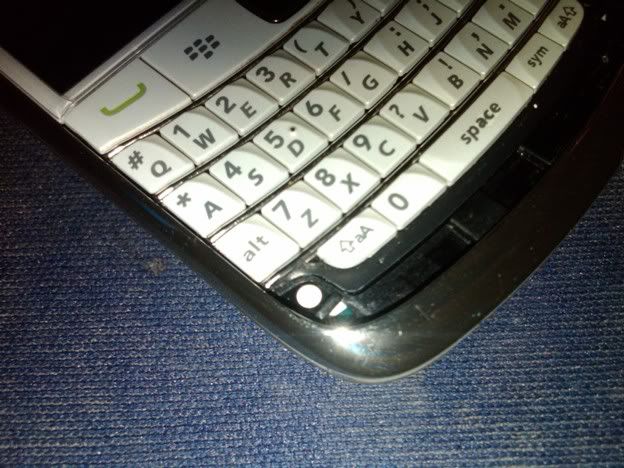

    3. Setelah bottom Plate terbuka, agan akan melihat pemandangan ini


    Lingkaran putih itu adalah segel garansi. Angkat segel tersebut dengan HATI-HATI menggunakan peniti.
    Setelah terangkat, amankan segera!!



    4. Buka baut dengan menggunakan obeng T5

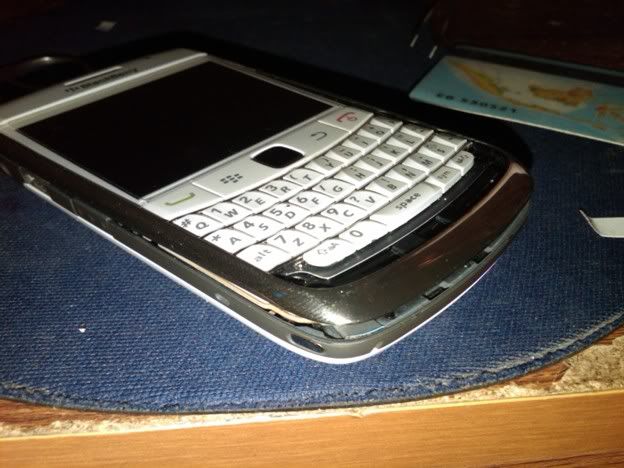

    5. Masukan bagian tumpul dari KTP secara perlahan di sela-sela antara bezel & tombol YES (hijau). Lalu congkel ke arah luar layar sampai bezel terbuka. Lakukan hal yg sama di sebelah tombol NO (merah).


    Lalu pindahkan KTP ke sela-sela samping bezzel, telusuri sela-sela samping bezel dengan bagian tumpul dari KTP sampai ke bagian bawah onyx kmu



    6. Saat mencapai bagian bawah, congkel ke arah atas sampai bezzel terbuka. (Pengait bezzel bagian bawah terletak di bawah tombol space



    7. Lepas bezzel dengan gerakan menarik ke bawah sambil mengangkatnya. Tujuannya agar list keypad warna Chrome dibawah tombol alt & enter tidak tersangkut ke bezzel pada saat bezzel di angkat, dan agar keypad juga tidak ikut terangkat.



    8. Pastikan pengait bezzel sudah tidak terkait lagi ke body onyx kmu & keypad tidak ikut terangkat ke atas. kemudian dorong bezzel ke atas sampai bezzel terlepas



    9. Lepas keypad dengan gerakan mengangkatnya sambil menariknya ke bawah dengan perlahan, agar pengait keypad terlepas.

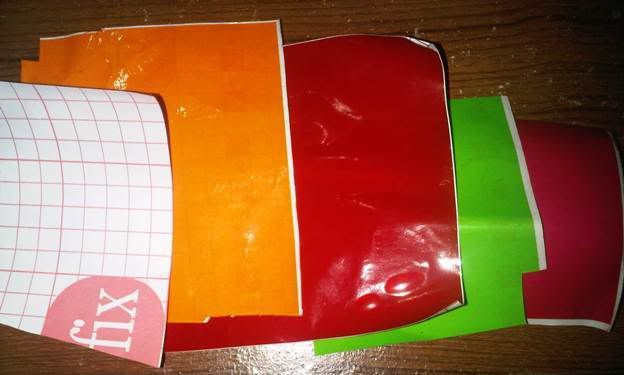

    10. Siapkan stiker scotlite dengan warna yg anda sukai dan potong kecil-kecil secukupnya




    11. Tempelkan pada setiap lampu keypad dengan menggunakan pinset (jgn menggunakan jari karna sidik jari yg menempel pd lem stiker akan membuat kabur stiker dan dpt mengurangi cahaya lampu yg keluar) dan perlu diingat!!! saat menempelkan stiker di setiap lampu harus dengan sangat hati-hati dan jgn terlalu menekan karna dapat mengakibatkan lampu putus.

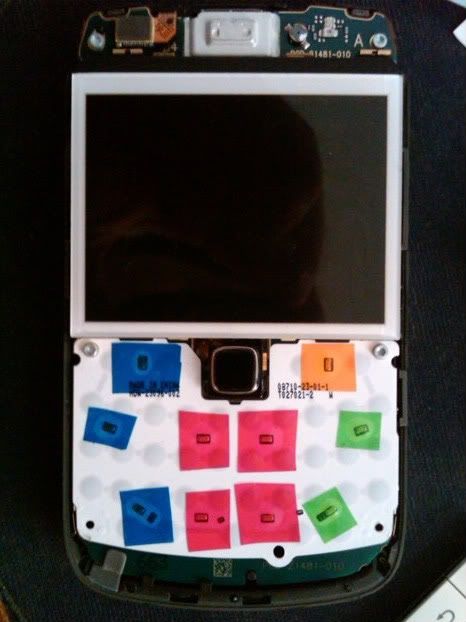

    12. Setelah selesai anda tempel smua stiker akan terlihat seperti ini





    13. Pasangkan kembali keypad anda dengan memasukkan bagian atas keypad terlebih dahulu kemudian pasangkan kembali bezzel dengan memasukkan dari bagian atas dan tarik kebawah lalu tekan perlahan setiap sisinya sampai berbunyi "klik".



    14. Kemudian pasangkan kembali baut dengan menggunakan obeng T5 dan selanjutnya pasangkan kembali segel garansi pada tempatnya (yg berbentuk bulat putih) menggunakan peniti



    15. Terakhir pasangkan kembali penutup antara keypad dgn bezzel dgn memasukkan bagian bawah terlebih dahulu lalu tekan bagian atasnya sampai berbunyi "klik" dan anda akan melihat hasil yg seperti ini
